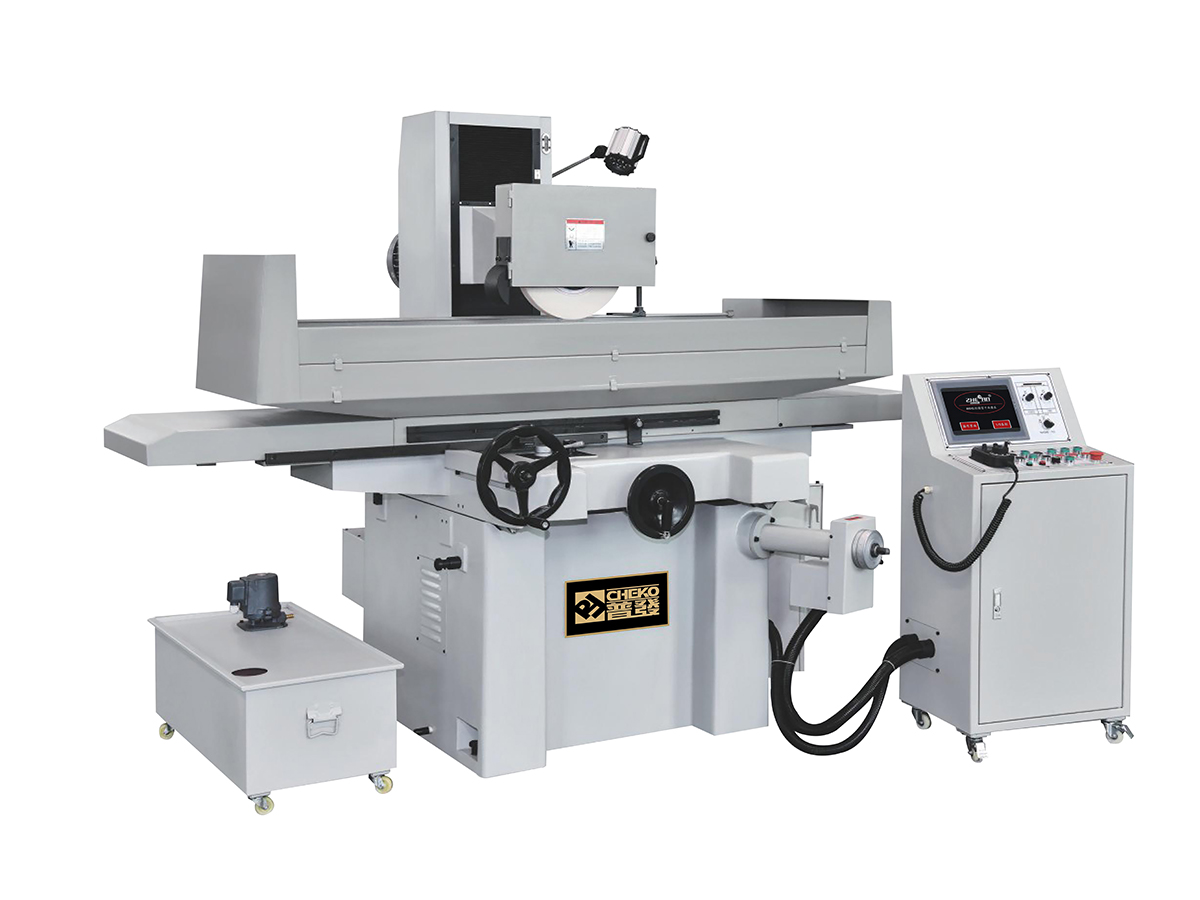

    PFG-4080MSD程控精密平面磨床


    機床名稱:三軸自動精密平面磨床(單軸程式控制)

    機床型號:PFG-4080MSD

    工作臺面尺寸(長×寬):800mm×400mm

    工作性能:前後、左右及上下三軸全自動操作,上下採用日本三菱PLC程式控制系統及AC伺服馬達控制,客制人機觸控介面,操作簡單、方便、易懂。具有半自動平面磨削/全自動平面磨削/單溝槽自動磨削功能。

    機床用途

    本機床在繼承傳統平面磨床基礎上採用框架結構,剛性強、結構對稱、穩定性強等優點的基礎上,引進國際先進的動態剛性設計理念,優化設計了移動部件。機床扭矩大,快速回應特性佳,適用於汽車、模具、航空航太、軍工、五金等各種機械加工領域的需求。

    本磨床主要是用砂輪周邊磨削鋼料、鑄鐵及有色金屬等各種材料。根據工件材料、形狀,可採用不同的裝夾、定位方法。一般平面,可以採用電磁吸盤或直接緊固於工作臺上進行磨削加工;平面、直角面、任意角度、圓柱端面及其它一些特殊形狀,可在夾具或多功能強力電磁吸盤上進行磨削加工。

    機床技術規格、關鍵部件、隨機附件清單

    1、技術規格:

    工作臺面尺寸(長×寬):800mm×400mm

    工作臺行程(手動:左右×前後): 900mm×440mm

    主軸中心到工作臺最大距離: 600mm

    工作臺X軸導軌: V”貼塑導軌(人工精密刮研)

    上下手動進給: 每格刻度0.01mm   每轉一圈2mm

    上下單次自動進刀量:0.001mm-0.1mm

    砂輪尺寸(外徑×寬×內徑):?400mm×40mm×?127mm

    主軸轉速(50HZ/60HZ):1450/1800R.p.m

    前後手動進給: 每格刻度0.02mm   每轉一圈4mm

    主軸馬達功率:7.5HP  5.6KW

    液壓馬達功率:3HP   2.2KW

    上下伺服馬達功率:750W

    前後步進馬達功率:80W

    主軸軸向偏擺跳動精度:≦0.002

    主軸徑向偏擺跳動精度:≦0.002

    加工精度之五點等高試磨塊試磨精度:≦0.003mm/300mm

    加工精度之加工工件表面光潔度:Ra0.25

    機器外形尺寸(長×深×高):3600mm×2600mm×2200mm

    機器淨重:3300KG

    2、關鍵部件清單:

    序號

    配件名稱

    產地/品牌

    序號

    配件名稱

    產地/品牌

    1

    臥式精密主軸

    臺灣 普森/鋐聲

    7

    滾珠螺杆

    臺灣上銀/允嘉

    2

    主軸馬達

    臺灣 愛德力/永元

    8

    精密軸承

    日本 NSK

    3

    油壓馬達

    臺灣 群策

    9

    電氣控制單元

    法國  施耐德

    4

    油壓閥

    臺灣 俊全興

    10

    接近開關

    日本 歐姆龍

    5

    液壓驅動系統

    臺灣 駿全興

    11

    PLC程式控制驅動系統

    日本 三菱

    6

    油壓元件

    臺灣 順榮/勝祥

    12

    AC伺服馬達及驅動器

    日本 三菱

    3、隨機附件清單:

    序號

    附件名稱

    數量

    序號

    附件名稱

    數量

    1

    白剛玉砂輪

    1個

    7

    內六角扳手

    1套

    2

    法蘭及法蘭拆卸工具

    1套

    8

    開口活動扳手

    1把

    3

    砂輪平衡臺及平衡棒

    1套

    9

    十字螺絲刀

    1把

    4

    平面砂輪修整器(含金剛筆)

    1套

    10

    一字螺絲刀

    1把

    5

    腳墊盤及調整螺絲

    5套

    11

    出廠合格證及精度檢驗表

    1份

    6

    刮削板

    1把

    12

    說明書

    1本
