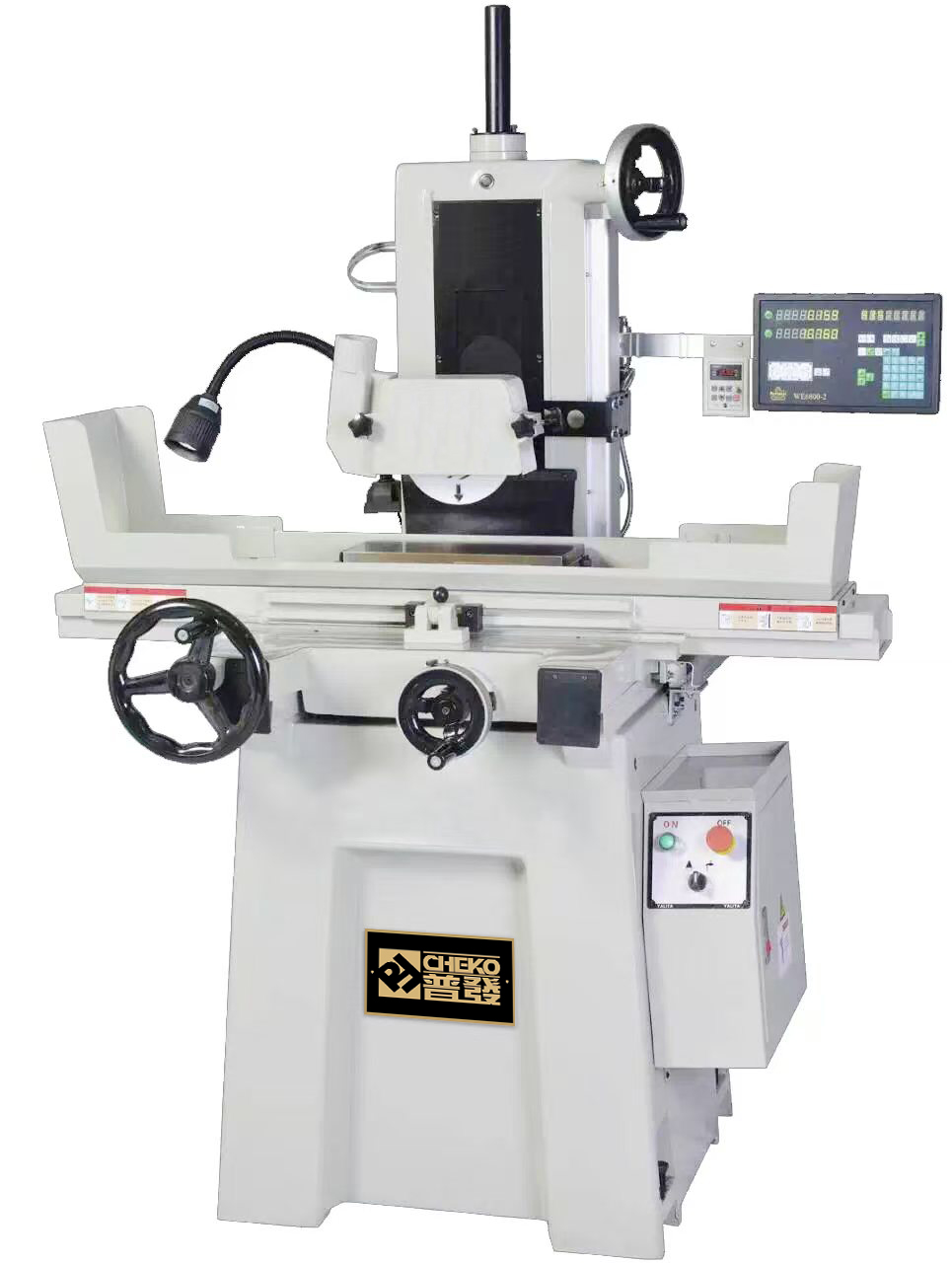

PFG-618M精密平面磨床
機床名稱：精密平面磨床
機床型號：PFG-618M
工作臺面尺寸（長×寬）：460mm×150mm
工作性能：左右方向（X軸）手輪驅動鋼索手動進刀，前後方向（Y軸）步進手輪驅動滾珠螺杆手動進刀，
上下方向（Z軸）手輪驅動T型螺杆手動進刀。
技術規格：
? 工作臺面尺寸（長×寬）：460mm×150mm
? 工作臺行程（手動：左右×前後）: 500mm×180mm
? 主軸中心到工作臺最大距離: 365mm
? 工作臺X軸導軌: 一”V”一平滑動導軌
? 上下手動進給: 每格刻度0.005mm 每轉一圈1mm
? 砂輪尺寸（外徑×寬×內徑）：?180mm×13mm×?31.75mm
? 主軸轉速（50HZ/60HZ）：2850/3600R.p.m
? 前後手動進給: 每格刻度0.02mm 每轉一圈5mm
? 主軸馬達功率：2HP
? 主軸軸向偏擺跳動精度：≦0.002
? 主軸徑向偏擺跳動精度：≦0.002
? 加工精度之五點等高試磨塊試磨精度：≦0.003
? 加工精度之加工工件表面光潔度：Ra0.25
? 機器外形尺寸（長×深×高）：1800mm×1200mm×2000mm
? 機器淨重：800KG
關鍵部件清單：
序號 | 配件名稱 | 產地/品牌 | 序號 | 配件名稱 | 產地/品牌 |
1 | 臥式精密主軸 | 臺灣鋐聲 | 4 | 螺杆 | 臺灣 上銀 |
2 | 主軸馬達 | 臺灣大同/新申 | 5 | 精密軸承 | 日本 NSK |
3 | 润滑油泵 | 臺灣 順榮 | 6 | 電氣控制單元 | 法國 施耐德 |
随机附件清单：
序號 | 附件名稱 | 數量 | 序號 | 附件名稱 | 數量 |
1 | 白剛玉砂輪 | 1個 | 7 | 內六角扳手 | 1套 |
2 | 法蘭及法蘭拆卸工具 | 1套 | 8 | 開口活動扳手 | 1把 |
3 | 砂輪平衡臺及平衡棒 | 1套 | 9 | 十字螺絲刀 | 1把 |
4 | 平面砂輪修整器（含金剛筆） | 1套 | 10 | 一字螺絲刀 | 1把 |
5 | 腳墊盤及調整螺絲 | 5套 | 11 | 出廠合格證及精度檢驗表 | 1份 |
6 | 刮削板 | 1把 | 12 | 說明書 | 1本 |
