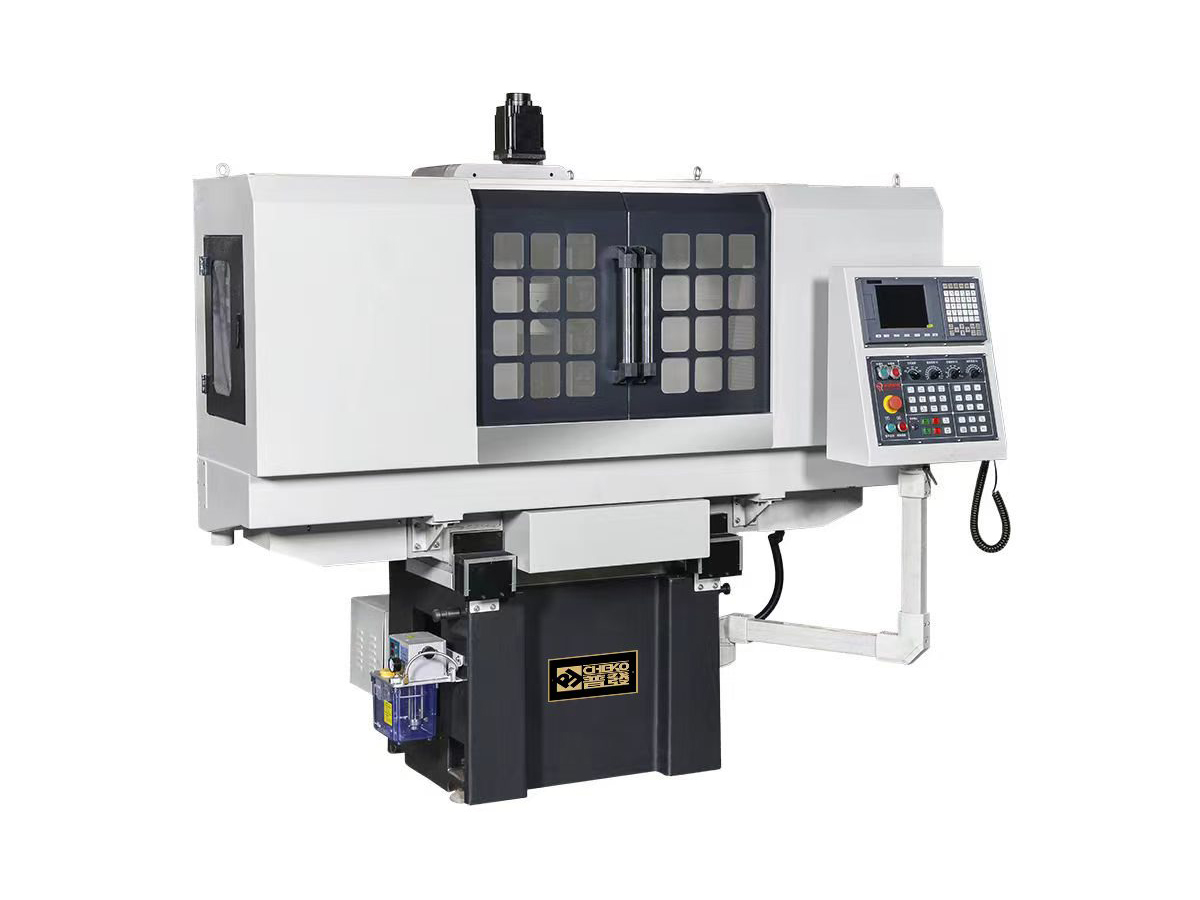

    PFG-520NC/CNC数控精密平面磨床

    PFG-520NC/CNC数控精密平面磨床機床名稱:精密数控成型磨床工作臺面尺寸(長寬):500mm200mm機床型號:PFG-520NC 左右方向(X軸)液壓驅動油壓缸自動進刀,前後方向(Y軸)上下方向(Z軸)伺服電機驅動滾珠螺杆自動進刀。PFG-520CNC 左右方向(X軸)、前後方向(Y軸)和上下方向(Z軸)伺服電機驅動滾珠螺杆自動進刀。主要用途: 本機床主要是用砂輪周邊磨削鋼料、鑄鐵

    产品介绍


    PFG-520NC/CNC数控精密平面磨床


    機床名稱:精密数控成型磨床

    工作臺面尺寸(長×寬):500mm×200mm

    機床型號:

    PFG-520NC 左右方向(X軸)液壓驅動油壓缸自動進刀,前後方向(Y軸)上下方向(Z軸)伺服電機驅動滾珠螺杆自動進刀。

    PFG-520CNC 左右方向(X軸)、前後方向(Y軸)和上下方向(Z軸)伺服電機驅動滾珠螺杆自動進刀。

    主要用途:

        本機床主要是用砂輪周邊磨削鋼料、鑄鐵及有色金屬等各種材料。根據工件材料、形狀,可採用不同的裝夾、定位方法。一般平面,可以採用電磁吸盤或直接緊固於工作臺上進行磨削加工;平面、直角面、任意角度、圓柱端面等,可在夾具上進行磨削加工(夾具客戶自製)。

    1機械結構:

    1)磨床總體佈局為鞍座移動式,主運動包括臥式主軸的回轉運動,工作臺左右縱向運動(X軸),拖板前後橫向運動(Y軸),磨頭上下垂直運動(Z軸)。

    2)內建各項砂輪修整迴圈模式,如:底面、斜角、內外圓角、曲面等模式。

    3)內建各項磨削迴圈程式,如:平面磨削、側面磨削、多級磨削、緩行磨削、等深距溝槽研磨、不等深距溝槽研磨、曲面研磨(CNC系列)等模式。

    4)機床具有高剛性結構、熱變形小、良好抗振、平穩運動的特性;機床各傳動部件剛性好、具備進給靈敏度高的特點。

    5)X軸採用油缸驅動,電子比例閥控制(左右速度:2-25M/MIN)。

    6)X 軸為一V一平滑動導軌,通過手工鏟刮,達到高等級的精度。根據需求,可以選配直線導軌結構,達到微量進給的需要最小進刀量1μm,通過三軸聯動實現異性面成型磨削需求。

    7)Y、Z兩軸用直線導軌+伺服電機+滾珠絲杆”驅動,達到微量進給的需要最小進刀量1μm。

    8)機床容積式潤滑系統採用定點定量供油方式,潤滑油箱帶壓力和液面檢測,系統報警提示加油,確保機床導軌和絲杠不失油。

    9)主軸採用臺灣專業廠家生產,內部配製日本原裝NSK高精度軸承,精度能達到0.002mm以內。

    (選配方案:可以根據客戶需要,配置靜壓主軸,實現重型精密磨削工藝。)

    機械規格



    PFG-520NC  /  PFG-520CNC

    加工

    能力

    研磨面積

    200mm×500mm

    左右最大行程(X軸)

    520mm

    前後最大行程(Y軸)

    230mm

    主軸中心至工作臺面最大距離

    460mm

    左右

    進給

    驅動方式

    油壓驅動

    工作臺速度

    2-25m/min

    導軌結構

    “V”型導軌

    前後

    進給

    進給量

    0.005mm

    進給速度

    0-1200mm/min

    導軌結構

    線軌

    上下

    進給

    進給量

    0.001mm

    進給速度

    0-1000mm/min

    導軌結構

    線軌

    砂輪

    尺寸(外徑×厚度×內孔)

    ?180mm×20mm×?31.75

    砂輪轉速   50HZ/60HZ

    2800/3600R.p.m

    馬達

    主軸馬達

    1.5KW/2HP(2.2KW/3HP)

    前後/上下伺服馬達

    X:2.4KW(CNC適用) Y:0.75KW    Z:1.8KW

    油壓馬達

    1.1KW/1.5HP
